17 让 LVGL 界面显示到 LCD（fbdev）

上一节只证明程序能编译成 ARM 文件。要让 LCD 出现画面，还要把程序放到开发板运行，并真正接通 /dev/fb0 和刷新循环。

先看懂：编译成功不等于显示成功

当前结果	它能证明什么
make 成功	Ubuntu 虚拟机里生成了 ARM 程序
关键符号链接成功	fbdev 代码已经编进程序
LCD 出现测试页	程序在开发板上真正打开、绘制并刷新了屏幕

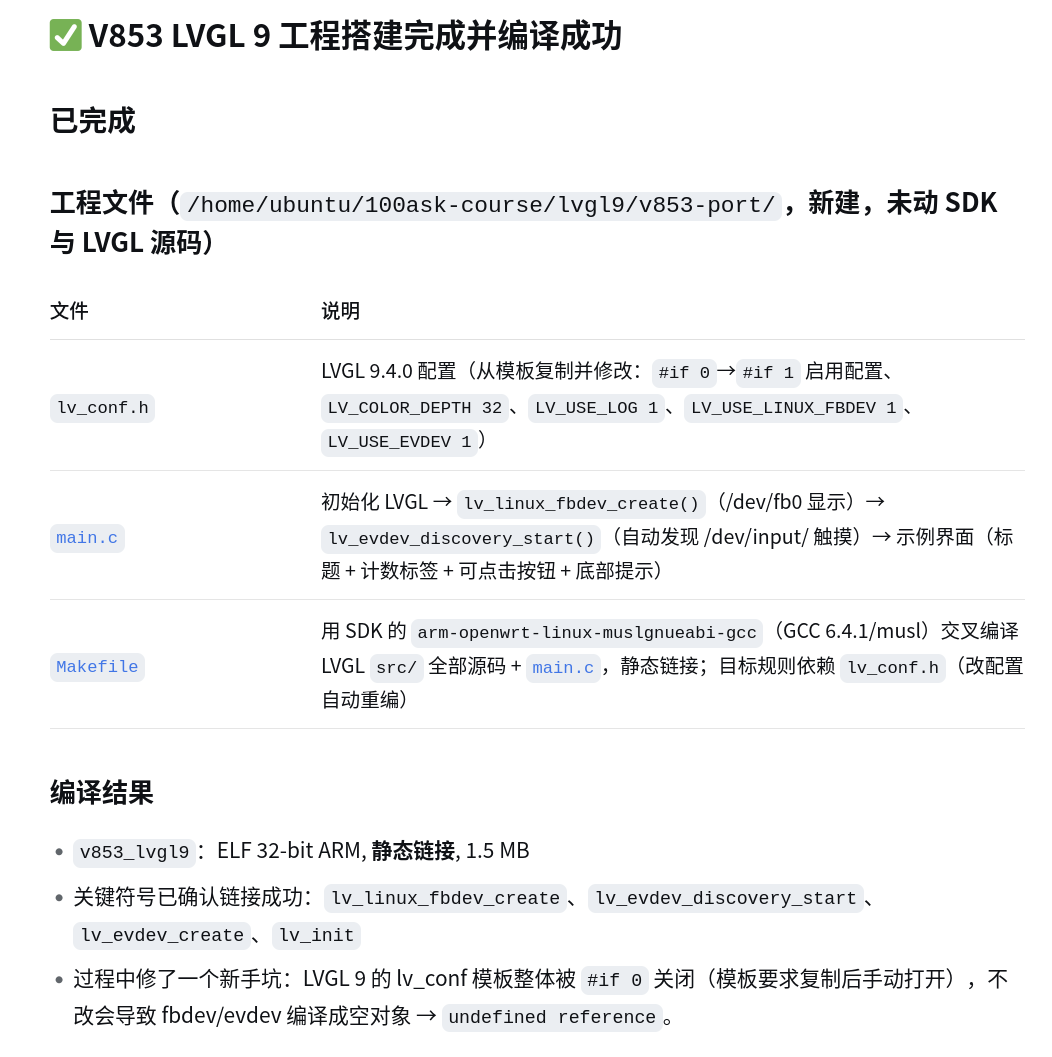

上一节的结果停在前两项：

图中虽然出现了 lv_linux_fbdev_create()，但“已经链接”不代表程序运行时一定完成了显示和刷新。本节继续完成最后一项。

本板已经确认的 LCD 信息

项目	实测结果
设备节点	/dev/fb0
可见分辨率	480×800
虚拟分辨率	480×1600，系统使用双缓冲
颜色深度	32 bpp
stride	1920 字节
正常基线	lv_examples 0 可以显示

480×1600 是双缓冲使用的虚拟画布，不是 LCD 的实际高度。不要把屏幕高度写成 1600，也不要在应用里重复硬编码 stride。

1. 先确认 LCD 本身仍然正常

下面的命令在开发板串口终端执行。

1. 运行系统自带示例：

   lv_examples 0

   如果提示找不到命令，执行：

   /usr/bin/lv_examples 0

2. 看到 LVGL 示例画面后，按 Ctrl + C 退出。

3. 如果系统示例也没有画面，先返回第 10 节外设验证，不要修改新工程。

这一步能证明 LCD、驱动和 /dev/fb0 都能正常工作。

2. 运行上一节生成的程序

沿用第 16 节选择的直接传输方式，把 v853_lvgl9 复制到开发板的 /tmp 目录。具体使用 ADB、网络还是其他方式，以当前连接方式为准。

然后在开发板串口终端执行：

chmod +x /tmp/v853_lvgl9
/tmp/v853_lvgl9

第一次运行时不要放到后台，保留完整打印。

如果程序立即退出，再执行：

echo $?

记录三件事：程序是否仍在运行、串口有没有 open／ioctl／mmap 错误、LCD 是否发生变化。

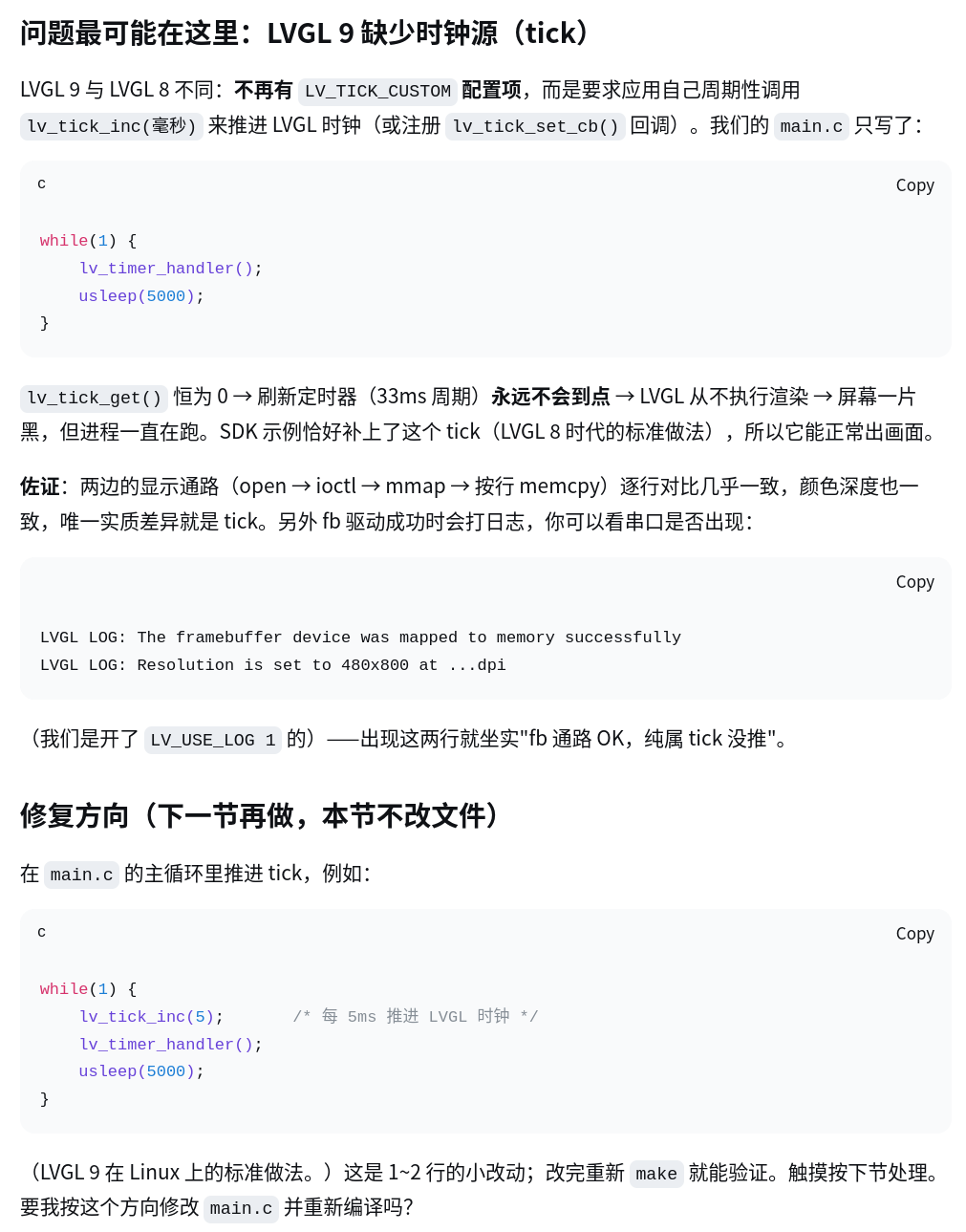

3. 让 AI 找出黑屏原因

把刚才的现象告诉 AI：

上一节的程序已经编译成功，也已经放到 V853 上运行，但是 LCD 没有画面。

系统自带的 lv_examples 0 可以正常显示，LCD 设备是 /dev/fb0。

请检查：
/home/ubuntu/100ask-course/lvgl9/v853-port

先对比 v853-port 和 Tina SDK 中能正常显示的 LVGL 示例，告诉我问题可能在哪里。本节只处理 LCD，先不要处理触摸，也不要修改文件。

这段话已经足够。让 AI 自己检查 main.c、lv_conf.h、Makefile 和当前 LVGL 9.4 源码。

系统自带示例可能使用较早的 LVGL。只对比设备参数和运行方式，不要把旧版接口直接复制进 LVGL 9.4 工程。

4. 确认 AI 的修改方案

AI 的方案至少应该包含：

1. 只修改 v853-port，不修改 LVGL 源码、Tina SDK、内核或设备树。

2. 确认 LV_USE_LINUX_FBDEV 已开启，并使用 /dev/fb0。

3. 确认程序运行时真的创建并绑定显示，而不只是把函数链接进来。

4. 创建一个醒目的测试页：白色边框、LCD OK 和红绿蓝三个色块。

5. 保留最小刷新循环，让画面能够真正送到 LCD。刷新原理放到第 19 节再讲。

方案没有问题后回复：

可以，请只修改 v853-port。本节先不处理触摸，做一个显示 LCD OK 和红、绿、蓝色块的测试画面，然后重新编译。完成后告诉我新程序在哪里，以及怎样放到开发板运行。

5. 批准修改并重新运行

可以批准 AI：

• 修改 v853-port 中的 main.c、lv_conf.h 和 Makefile。
• 重新编译 v853_lvgl9。
• 将新程序复制到开发板的 /tmp 并前台运行。

应当拒绝：

• 修改官方 LVGL、Tina SDK、内核或设备树。
• 重新打包或烧录固件。
• 安装软件、联网下载或删除无关文件。

运行新程序前，先按 Ctrl + C 退出旧程序，避免两个程序同时使用 /dev/fb0。

6. 观察 LCD

程序运行后，检查：

• LCD 是否出现 LCD OK。
• 红、绿、蓝色块是否容易区分。
• 白色边框是否完整，画面有没有被裁切或重复。
• 显示方向是否为 480×800 竖屏。
• 串口中是否没有 open、ioctl 或 mmap 错误。

本节使用英文 LCD OK，避免提前引入中文字体问题。中文字体放到第 20 节处理。

屏幕仍然没有画面怎么办？

把现象和串口输出继续交给 AI：

程序能启动，但屏幕还是没有画面。请先检查 /dev/fb0 是否成功打开、测试画面是否创建，以及刷新循环是否一直运行。一次只检查一个地方，先不要修改内核和设备树。

现象	先检查什么
lv_examples 0 也黑屏	返回第 10 节检查 LCD 基线
新程序立即退出	保存报错和 echo $? 结果
提示打不开 /dev/fb0	设备节点和程序权限是否正确
没有报错但仍黑屏	测试页是否创建，lv_timer_handler() 是否持续运行
画面闪烁或被旧画面覆盖	是否还有另一个显示程序在运行
只显示一部分或画面重复	可见/虚拟分辨率、stride 和渲染模式
颜色明显不对	记录色块照片，再核对 32 bpp 的颜色通道顺序

只有常规检查都正常但仍黑屏或局部刷新时，才让 AI 一次尝试一项：

1. 将 fbdev 渲染模式改为 LV_DISPLAY_RENDER_MODE_DIRECT。

2. 仍无效时，再评估 lv_linux_fbdev_set_force_refresh(display, true)。

强制刷新会增加开销，不要默认开启。

验收清单

• lv_examples 0 仍能正常显示。
• v853_lvgl9 可以在开发板前台持续运行。
• 串口没有 framebuffer 打开或映射错误。
• LCD 完整显示 LCD OK、白色边框和红绿蓝色块。
• 画面方向、边缘和颜色正常。
• 只修改了 v853-port。

完成本节后，LCD 显示链路已经接通。下一节再让触摸屏控制这个界面。
